Caixa de Calibração de Relés ARTES 500
CARACTERÍSTICAS:
• Sistema compacto, multifuncional e preciso para testes de relés de proteção.
• Ideal para uso em campo ou em laboratório, com operação simples e silenciosa.
• Possui 4 saídas de tensão e 6 saídas de corrente, permitindo testes trifásicos completos.
• Corrente máxima de saída:
• 6 × 20 A,
• 3 × 40 A (paralelo trifásico),
• 1 × 60 A (monofásico).
• Alta precisão e estabilidade, com amplificadores protegidos contra sobrecarga e curto-circuito.

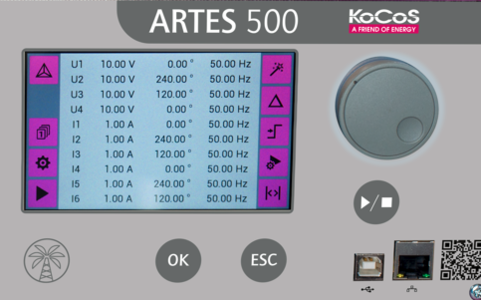

• Painel integrado com tela touchscreen de 5” e interface jog wheel ergonômica para ajustes em tempo real.
• Operação autônoma ou via PC com software ARTES para automação de testes.
• Aplicações:
• Testes automáticos de relés de proteção de todos os tipos;
• Testes de relés compatíveis com IEC 61850;
• Reprodução de registros de falhas (COMTRADE).
• LEDs de status para rápida visualização de saídas ativas e entradas binárias.
• Operação em posição vertical, com todos os conectores no painel frontal.
• Leve, silencioso e robusto, ideal para campo.
• Alimentação flexível: AC ou DC (100–265 V), compatível com qualquer rede elétrica.
• Interface USB e Ethernet e GPS interno para sincronização temporal.
| Categoria | Especificação |
| Canais de saída | 4 de tensão / 6 de corrente |
| Faixa de frequência (saídas) | DC a 3 kHz (tensão) / DC a 4 kHz (corrente) |
| Ângulo de fase | 0° a 360° |
| Saídas de Tensão | 4 × 0–300 V / 75 VA (fase–neutro) ou 1 × 0–600 V / 150 VA (fase–fase) |
| Saídas de Corrente | 6 × 0–20 A / 50 VA; 3 × 0–40 A / 100 VA; 1 × 0–60 A / 100 VA |
| Saídas de sinal de baixo nível | 10 saídas independentes, 0–10 Vpk |
| Saída DC auxiliar | 12–260 V DC, 50 W (máx. 2 A) |
| Entradas binárias | 8 entradas, divididas em 2 grupos isolados de 4 entradas (contato seco/úmido configurável) |
| Saídas binárias | 2 relés livres de potencial, isolados galvanicamente |
| Operação | Stand-alone via touchscreen de 5” ou via PC com software ARTES |
| Interfaces | USB, Ethernet |
| Sincronização de tempo | GPS interno |
| Indicação de status | LEDs frontais para entradas/saídas e modos de operação |
| Alimentação | 100–265 V AC (47–63 Hz) / 120–265 V DC |
| Dimensões (L × A × P) | 470 × 162 × 326 mm |
| Peso | 13,5 kg |
| Gabinete | 19” / 3U com alça de apoio |
| Conformidade | IEC / CE |
| Aplicação típica | Testes de relés de proteção trifásicos, verificação de tempo e coordenação, testes IEC 61850 |
