Analisador de Resposta em Frequência

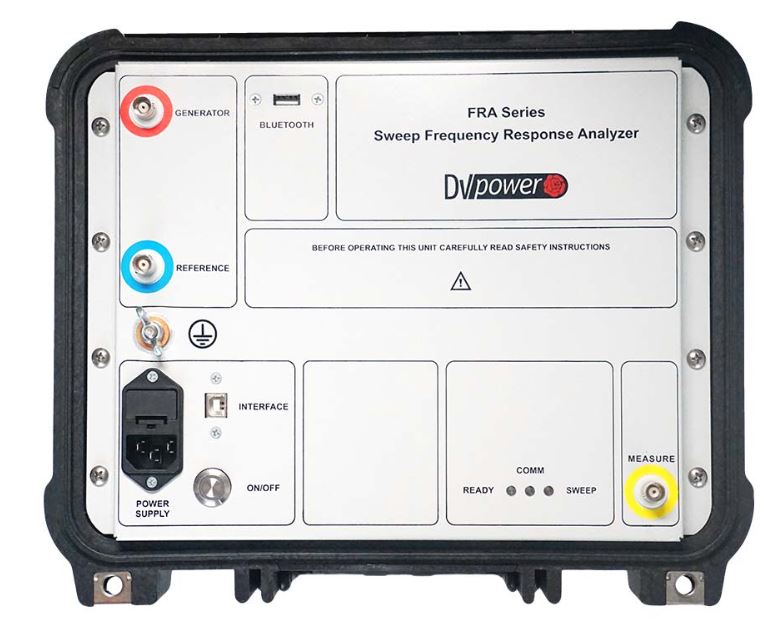

FRA500 é um analisador portátil de resposta em frequência. Alterações mecânicas ou elétricas de um transformador são detetadas comparando suas “impressões digitais” de medição de resposta em frequência. Essa comparação pode ser usada para detetar problemas em transformadores, tais como:
- Espiras em curto ou enrolamentos abertos;
- Deslocamento ou deformações do enrolamento;
- Movimentos centrais;
- Problemas de conexão do enrolamento;
- Estruturas de fixação quebradas.
Benefícios e recursos: Faixa de frequência de varredura e tempo de varredura A faixa de varredura do FRA500 é selecionável pelo usuário de 0,1 Hz – 25 MHz. Um tempo de varredura de teste típico, com frequência variando de 20 Hz a 2 MHz é menor do que 20 segundos. Um teste de varredura rápida pode ser realizado em menos de 5 segundos para confirmar o cabo de conexões adequado.
Tensões de saída: A faixa de tensão de teste do FRA500 é programável de 0,2 V p-p a 24 V p-p em passos de 0,2 V p-p. Permite que o usuário combine a tensão de teste com os testes executado por um dispositivo de outro fabricante.
Faixas Dinâmicas: O FRA500 oferece uma faixa dinâmica de até -150 dB com uma precisão de medição de ±0,3 dB. A faixa dinâmica mais alta elimina os efeitos do ruído e facilita a comparação de diferentes varreduras.
Interfaces de computador: O FRA500 é controlado por computador via USB ou sem fio via Bluetooth. O recurso Bluetooth permite que o pessoal de teste esteja em uma posição confortável distância do transformador para maior segurança e produtividade.
Todas as especificações aqui contidas são válidas em temperatura ambiente de + 25 °C e acessórios recomendados. As especificações estão sujeitas a alterações sem aviso prévio.
CARACTERÍSTICAS
- Faixa de frequência de varredura: 0,1 Hz – 25 MHz (selecionável)
- Faixa dinâmica: >150 dB
- Interface do computador: USB e Bluetooth
- Backup de bateria (opcional): 12 V, 3 Ah para 3 horas de operação
- Tempo de varredura típico inferior a 20 segundos (20 Hz – 2 MHz)
- Resposta de frequência superior em ambiente ruidoso
- Pontos de amostragem por varredura: 1.050 pontos por padrão, 32.000 pontos no total
- Cálculo de correlação de acordo com os padrões IEEE C57.149-2012 e DL/T 911-2004
- Comparação de resultado de teste habilitada devido à possibilidade de importar dados de outros fabricantes
- Software de análise baseado em PC com interface amigável com planos de teste e relatórios predefinidos recurso para maior eficiência e produtividade
ESPECIFICAÇÕES
Fonte de Alimentação
- Conexão: de acordo com IEC/EN60320-1; UL498, CSA 22.2
- Fonte de alimentação: 90 – 264 V AC, 47 – 63 Hz
- Potência de entrada: 50VA
- Fusível: T5L250V
Medição
- Taxa de amostragem: 100 mega amostras por segundo
- Espaçamento entre pontos: logarítmico, linear ou ambos
- Precisão: ±0,1 dB de +10 a -40 dB e ±0,3 dB de -40 dB a -140 dB
- Canais de entrada: impedância de 2 x 50 Ω
- Amostragem: Simultânea
- Canais de saída: 1 x 50 Ω de impedância, proteção contra curto-circuito e sobretensão
- Tensão de conformidade: 0,2 – 24 V p-p em 0,2 V p-p passos
- Tensão de medição a 50 Ω: 0,1 – 12 V p-p
- Resolução de frequência: 0,01%
- Precisão de frequência: 0,01% (medição erro)
- Resolução de nível: 0,0005 dB
Condições ambientais
• Temperatura de operação: -20 ºC – +55 ºC / -4 ºF – +131 ºF
• Temperatura de armazenamento: -20 ºC – +70 ºC / -4 ºF – +158 ºF
• Umidade: <95% UR, sem condensação Dimensões e peso
• Dimensões (L x A x P): 340 x 290 x 150 mm / 13 x 11 x 6 pol.
• Peso: 4,5 kg / 10,0 lbs
Padrões aplicáveis
• Segurança: LVD 2014/35/EU (conforme CE), Norma EN 61010-1:2010
• EMC: Diretiva 2014/30/EU (conforme CE), Norma EN 61326-1:2013 Interface
• Bluetooth
• USB
